Oranier Vasa Feuerraumauskleidung A

Original Feuerraumauskleidung A für den Kaminofen Oranier Vasa Typ 4648-7

• Es gibt verschiedene Ausmauerungen für dieses Modell.
• Bitte orientieren Sie sich an diesen markanten Merkmalen: Anzahl Ihrer vorhandenen Bodensteine (6 oder 8), Höhe der stehenden Brennraumsteine (385 mm oder 400 mm), Maß vom hinteren Bodenstein (136 x 80 mm oder 136 x 70 oder 147 x 63 mm)
• Erfahrungsgemäß sind diese Feuerraumsteine in Modellen bis Baujahr 01/2001 verbaut.

• 13-teiliges Set

Oranier Vasa Typ 4648-7 Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Vorderstein links (205 x 145 x 30 mm), Vorderstein rechts (205 x 145 x 30 mm)
• Bodenstein vorne (136 x 72 x 30 mm), Bodenstein hinten (136 x 80 x 30 mm)
• Bodenstein links vorne (152 x 144 x 30 mm), Bodenstein links hinten (152 x 144 x 30 mm)
• Bodenstein rechts vorne (152 x 144 x 30 mm), Bordenstein rechts hinten (152 x 144 x 30 mm)
• Seitenstein links (279 x 400 x 25 mm), Seitenstein rechts (279 x 400 x 25 mm)
• Rückwandstein links (245 x 400 x 25 mm), Rückwandstein rechts (245 x 400 x 25 mm)

• Material Vermiculite
• Zugumlenkung (270 x 220 x 25 mm)

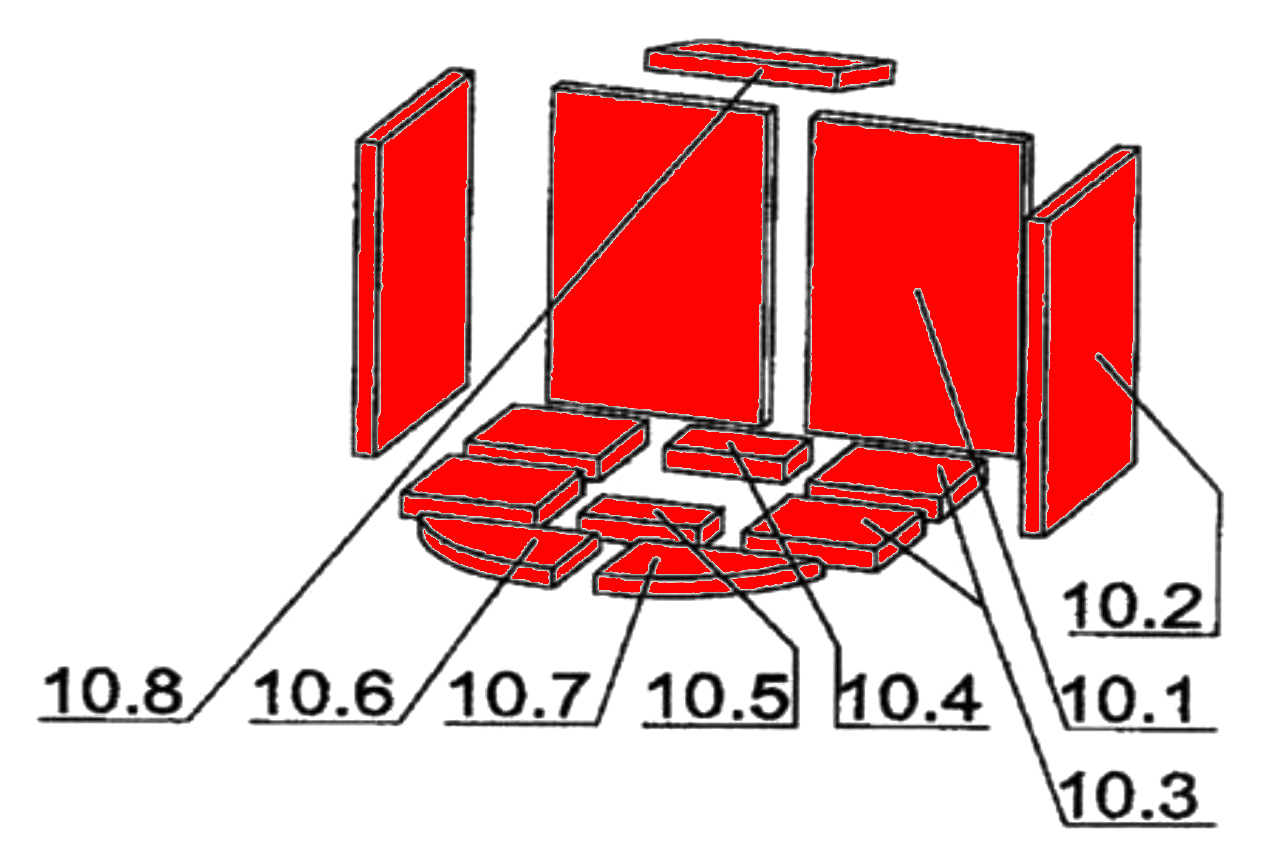

• Positionen 10.1, 10.2, 10.3, 10.4, 10.5, 10.6, 10.7, 10.8 in der Explosionszeichnung
