Leda Diamant H10 Feuerraumauskleidung A

Original Feuerraumauskleidung A für den Heizeinsatz Leda Diamant H10

• Es gibt verschiedene Auskleidungen für dieses Modell
• Markantes Merkmal dieser Auskleidung ist der Rückwandstein unten aus Schamotte
• Für Modelle bis Baujahr 05/2018

• 15-teiliges Set

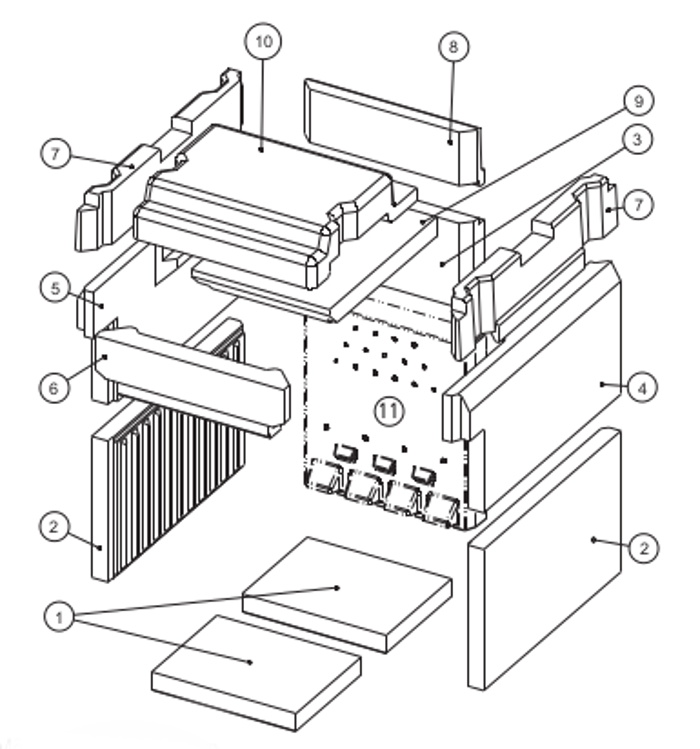

Leda Diamant H10 Feuerraumauskleidung Eckdaten:

• Material Schamotte
• Vorderstein (285 x 88 x 35 mm)
• Bodenstein vorne (220 x 170 x 30 mm), Bodenstein hinten (220 x 170 x 30 mm)
• Seitenstein links unten (362 x 216 x 30 mm), Seitenstein rechts unten (362 x 216 x 30 mm)
• Seitenstein links oben (365/415 x 197 x 30 mm), Seitenstein rechts oben (365/415 x 197 x 30 mm)
• Rückwandstein unten (257 x 65 x 45 mm), Rückandstein mittig (260 x 145 x 45 mm)
• Rückwandstein oben (257 x 195 x 45 mm)
• Abschirmung hinten (262 x 90 x 25 mm)
• Abschirmung links (415 x 100 x 30 mm), Abschirmung rechts (415 x 100 x 30 mm)
• Zugumlenkung oben (277 x 280 x 65 mm), Zugumlenkung unten (215 x 285 x 40 mm)
