Justus Island 7 Feuerraumauskleidung A

Original Feuerraumauskleidung A für den Kaminofen Justus Island 7 Typ 4672-7 A01

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Markantes Merkmal dieser Auskleidung sind die glatten Oberflächen der stehenden Steine.

• 10-teiliges Set

Justus Island 7 Typ 4672-7 A01 Feuerraumauskleidung Eckdaten:

• Material Vermiculite

• Bodenstein vorne (170 x 55 x 30 mm)
• Bodenstein links (120 x 325 x 30 mm), Bodenstein rechts (120 x 325 x 30 mm)
• Seitenstein links vorne (115 x 455/512 x 25 mm), Seitenstein links hinten (117 x 457 x 25 mm)
• Seitenstein rechts vorne (115 x 455/512 x 25 mm), Seitenstein rechts hinten (117 x 457 x 25 mm)
• gelochter Rückenwandstein (218/250 x 414/407 x 25 mm)
• Zugumlenkung unten (257/437 x 220 x 25 mm), Zugumlenkung oben (302 x 205 x 25 mm)

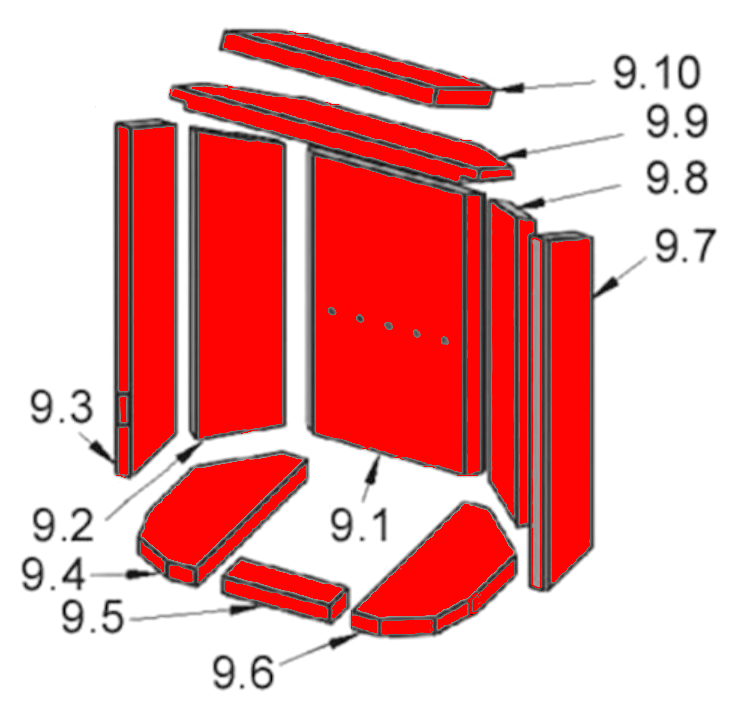

• Positionen 9.1, 9.2, 9.3, 9.4, 9.5, 9.6, 9.7, 9.8, 9.9, 9.10 in der Explosionszeichnung
